技術(shù)中心
不銹鋼難加工？加工方法在這里
文章導(dǎo)讀：
不銹鋼加工的難點(diǎn)有幾點(diǎn)，首先切削力大、切削溫度高，這是由于不銹鋼材料強(qiáng)度大，切削時(shí)切向應(yīng)力大、塑性變形大，所以切削力大。
此外此類材料的導(dǎo)熱性較差，也導(dǎo)致切削溫度容易升高，并且高溫通常還集中在刀具刃口附近的狹長區(qū)域內(nèi)，這會(huì)在加工時(shí)加快刀具的磨損。
其次就是加工硬化嚴(yán)重，奧氏體不銹鋼或者部分高溫合金不銹鋼都是奧氏體組織，其切削時(shí)加工硬化傾向大，一般數(shù)倍于普通碳素鋼，當(dāng)?shù)毒咴诩庸び不瘏^(qū)域內(nèi)切削，會(huì)降低刀具壽命。
其三就是容易粘刀，不管是奧氏體不銹鋼還是馬氏體不銹鋼均存在加工時(shí)切屑強(qiáng)韌、切削溫度很高的特點(diǎn)。當(dāng)強(qiáng)韌的切屑流經(jīng)前刀面時(shí)，將產(chǎn)生粘結(jié)、熔焊等粘刀現(xiàn)象，影響加工零件表面粗糙度。其四就是會(huì)加快刀具磨損，不銹鋼材料的熔點(diǎn)較高且塑性大，切削溫度高，會(huì)加快刀具的磨損程度，而磨刀、換刀太過頻繁，會(huì)明顯拖累生產(chǎn)效率，增加刀具使用成本。
這些加工難點(diǎn)表明，不銹鋼的加工工藝及相關(guān)刀具參數(shù)設(shè)計(jì)相比于普通結(jié)構(gòu)鋼材料有著很大的不同，下面就來講下具體加工工藝。
鉆孔加工
在鉆孔加工時(shí)，因?yàn)椴讳P鋼材料的導(dǎo)熱性能差且彈性模量小，孔加工不太容易。
想要解決不銹鋼的孔加工難題，最好是選擇合適的刀具材料，確定合理的刀具的幾何參數(shù)以及刀具的切削用量。
鉆削不銹鋼時(shí)，鉆頭通常要選擇W6Mo5Cr4V2Al、W2Mo9Cr4Co8等材質(zhì)的鉆頭，這種鉆頭的缺點(diǎn)是價(jià)格昂貴，也不太好買。
但使用常見的W18Cr4V普通標(biāo)準(zhǔn)高速鋼鉆頭鉆孔時(shí)，因?yàn)闀?huì)有頂角較小、切屑太寬導(dǎo)致不能及時(shí)排出孔外、切削液不能及時(shí)冷卻鉆頭等缺點(diǎn)，再加上不銹鋼材料導(dǎo)熱性差，導(dǎo)致集中在刀刃上的切削溫度升高，容易使得兩個(gè)后刀面和主刃燒傷及崩刃，縮短鉆頭的使用壽命。

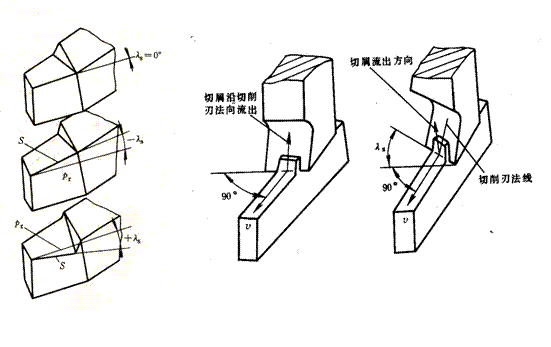

刀具幾何參數(shù)
在采用W18Cr4V普通高速鋼鉆頭鉆孔時(shí)，切削力及切削溫度均集中在鉆尖上，為提高鉆頭切削部位的耐用度，可以適當(dāng)增大頂角角度，頂角一般選135°～140°，頂角增大也將使外緣前角減小，鉆屑變窄，以利于排屑。
但是加大頂角后，鉆頭的橫刃變寬，造成切削阻力增大，因而必須對(duì)鉆頭橫刃進(jìn)行修磨，修磨后橫刃的斜角為47°～55°，橫刃前角為3°～5°，修磨橫刃時(shí)，應(yīng)將切削刃與圓柱面轉(zhuǎn)角處修磨成圓角，以增加橫刃強(qiáng)度。
由于不銹鋼材料彈性模量較小，切屑層下的金屬彈性恢復(fù)大，加之加工過程中加工硬化嚴(yán)重，后角太小會(huì)加快鉆頭后刀面的磨損，而且增加了切削溫度，降低鉆頭的壽命。
因此須適當(dāng)加大后角，但后角太大，將使鉆頭的主刃變得單薄，減小了主刃的剛性，所以后角應(yīng)以12°～15°為宜。為使鉆屑變窄，利于排屑，還需要在鉆頭兩個(gè)后刀面上開交錯(cuò)分布的分屑槽。
切削用量選擇
鉆削時(shí)，切削用量的選擇應(yīng)從降低切削溫度的基本點(diǎn)出發(fā)，因?yàn)楦咚偾邢鲗?huì)使切削溫度升高，而高的切削溫度將加劇刀具磨損，因而切削用量中最重要的是選擇切削速度。一般情況下，切削速度以12～15m/min較為合適。
進(jìn)給量對(duì)刀具壽命影響較小，但進(jìn)給量選擇太小將會(huì)使刀具在硬化層內(nèi)切削，加劇磨損；而進(jìn)給量如果太大，又會(huì)使表面粗糙度變差。綜合上述兩個(gè)因素，進(jìn)給量選擇為0.32～0.50mm/r為宜。
切削液選擇
鉆削時(shí)，為降低切削溫度，可采用乳化液作為冷卻介質(zhì)。
